关于铁电的研究已有百年历史。近年来，低维铁电体系蓬勃发展，为铁电家族引入了新的成员。其中的二维铁电绝缘体天然地适合制备成铁电隧穿结，为铁电在电子学器件中的应用提供了方便。对其进行研究将推进相关基础科学和应用技术的发展。

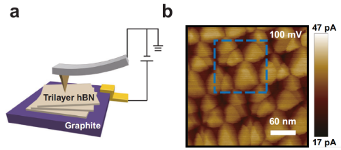

薛加民课题组和合作者在前期工作的基础上（Advanced Materials 34, 2203990 (2022)），制备了基于三个原子层厚的氮化硼铁电器件，如图一a所示。由于层间转角，他们发现在器件中同时出现了面外铁电和反铁电的畴（图一b）。

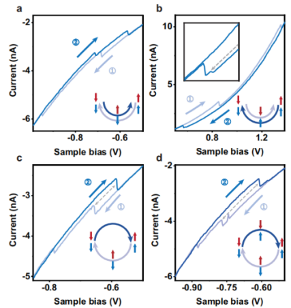

通过利用导电原子力显微镜，他们精细地测量了铁电和反铁电区域的隧穿曲线，发现了有趣的铁电极化逐层反转的特性。如图二所示，研究者确定了极化翻转的路径，同时也实现了器件在三个或四个阻值之间的切换。
